In moderne industriële omgevingen zijn de termen “ automatisering behuizingen ' en 'elektrische kasten' worden vaak door elkaar gebruikt. Deze gangbare praktijk leidt echter tot specificatiefouten, hogere onderhoudskosten en een verminderde systeembetrouwbaarheid. Het begrijpen van de verschillende functionele rollen, structurele ontwerpen en toepassingsscenario's van deze twee huisvestingsoplossingen is essentieel voor ingenieurs, inkoopspecialisten en facility managers.
Voordat verschillen worden vergeleken, is het noodzakelijk om duidelijke definities vast te stellen.
Automatisering behuizingen zijn beschermende behuizingen die speciaal zijn ontworpen om gevoelige elektronische besturingssystemen, programmeerbare logische controllers (PLC's), mens-machine-interfaces (HMI's), communicatiemodules en gerelateerde automatiseringshardware te bevatten en te beveiligen. Hun primaire functie is het beschermen tegen stof, vocht, temperatuurschommelingen, elektromagnetische interferentie en fysieke impact, terwijl ze tegelijkertijd voldoende ventilatie en kabelbeheer mogelijk maken.
Elektrische kasten Daarentegen huisvesten traditioneel componenten voor stroomdistributie, zoals stroomonderbrekers, contactors, relais, transformatoren en klemmenblokken. Hun belangrijkste rol is het veilig isoleren van elektrische apparatuur met hoge spanning of hoge stroomsterkte, het voorkomen van onbedoeld contact en het beheersen van de warmteafvoer van voedingscomponenten.
Hoewel beide producten onder de bredere categorie industriële plaatwerkbehuizingen vallen, verschillen hun ontwerpfilosofieën, materiaalkeuze en interne lay-outs aanzienlijk.
De volgende tabel vat de belangrijkste verschillen tussen automatiseringsbehuizingen en elektrische kasten samen. Deze vergelijking helpt kopers precieze vereisten te communiceren met leveranciers van industriële automatiseringsbehuizingen.
| Kenmerkaspect | Automatiseringsbehuizingen | Elektrische kasten |
|---|---|---|
| Primaire inhoud | PLC's, I/O-modules, schakelaars, aandrijvingen, controllers | Stroomonderbrekers, relais, rails, transformatoren, zekeringen |
| Spanningsbereik | Typisch lage spanning (≤230V AC / 24V DC) | Laag- tot middenspanning (≤1000V AC of hoger) |
| Bescherming prioriteit | EMI/RFI-afscherming, binnendringen van stof, thermisch beheer voor elektronica | Vlamboogbeheersing, brandwerendheid, hoge stroomveiligheid |
| Koelmethode | Filterventilatoren, warmtewisselaars, airconditioners, koeling met gesloten circuit | Passieve ventilatie, lamellenpanelen, geforceerde luchtkoeling |
| Materiaal dikte | 1,0–2,0 mm (gegalvaniseerd of roestvrij staal) | 1,5–2,5 mm (dikker voor mechanische sterkte) |
| Paneelontwerp | Dubbele deur met afdichting, kabelinvoer vanaf de onderkant, gedeelde bedradingskanalen | Enkele of dubbele deur, toegang boven/onder, eenvoudigere interne barrières |
| Typische normen | UL 508A, NEMA 12/4/4X, IP54–IP66 | IEC 61439, UL 50, NEMA 1/3R/12 |
| Wijzigingsgemak | Hoog (modulaire rails, afneembare montageplaten) | Medium (vaste rails, minder montagemogelijkheden) |
Uit de bovenstaande tabel kunt u zien dat automatiseringsbehuizingen prioriteit geven aan signaalintegriteit en omgevingsisolatie, terwijl elektrische kasten prioriteit geven aan fysieke bescherming en thermisch beheer voor voedingscomponenten.
Automatiseringsbehuizingen vereisen een hogere nauwkeurigheid bij het snijden, buigen en lassen, omdat automatiseringscomponenten nauwere montagetoleranties hebben. Zo moet een PLC-rail perfect vlak blijven om verbindingsfouten te voorkomen. Daarom is geavanceerde apparatuur, zoals uiterst nauwkeurige lasersnijmachines, CNC-ponsmachines, CNC-buigmachines en CNC-knipmachines, onmisbaar.
Wuxi Runjiu Tian Machinery Co., Ltd. is een mechanische plaatbewerkingsonderneming die ontwerp, productie, verkoop en service integreert. Het bedrijf beschikt over een reeks productieapparatuur, waaronder uiterst nauwkeurige lasersnijmachines, CNC-ponsmachines, CNC-buigmachines, CNC-knipmachines en semi-automatische spuitlijnen, waarmee een solide basis wordt gelegd voor hoogwaardige productvereisten. Ze vervaardigen zowel automatiseringsbehuizingen als elektrische kasten, maar hun productielijnen passen parameters, mallen en afdichtingsprocessen aan, afhankelijk van het producttype.
Automatiseringsbehuizingen maken doorgaans gebruik van doorlopende polyurethaan- of siliconenpakkingen met een hogere compressieweerstand om de IP54- tot IP66-classificaties te bereiken. Elektrische kasten kunnen eenvoudigere schuimpakkingen of helemaal geen pakkingen gebruiken, vooral als ze binnenshuis in gecontroleerde omgevingen zijn gehuisvest.
Binnen automatiseringsbehuizingen is een aardingsbus met lage impedantie essentieel om aardlussen te voorkomen die gevoelige signalen verstoren. Elektrische kasten vereisen aarding, maar richten zich meer op het verbinden van niet-stroomvoerende metalen onderdelen om het gevaar van elektrische schokken onder foutomstandigheden te voorkomen.

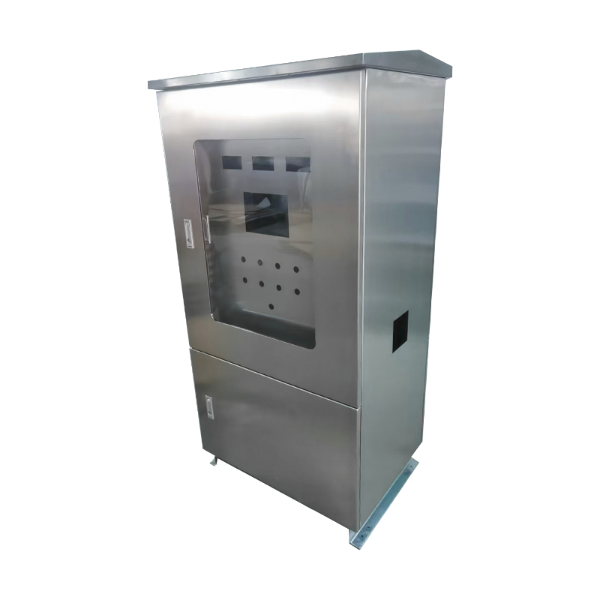

Als groothandel in industriële automatiseringsbehuizingen adviseren bedrijven voor deze toepassingen vaak behuizingen met kijkvensters, toetsenbordladen of airconditioningunits.
Wuxi Runjiu Tian Machinery Co., Ltd. produceert hoog- en laagspanningsschakelkasten, grote apparatuurbehuizingen en uiterst nauwkeurige gestempelde onderdelen. De afgelopen jaren is de industriële olienevelzuiveringsapparatuur, die gezamenlijk met BDI is ontwikkeld, geleidelijk op de markt geïntroduceerd en positieve feedback gekregen. Dit demonstreert hun vermogen om gespecialiseerde behuizingen te leveren die verder gaan dan standaard elektrische kasten.
Houd bij het kiezen tussen automatiseringsbehuizingen en elektrische kasten rekening met de volgende vijf factoren, zonder afhankelijk te zijn van merkvergelijkingen:
Automatiseringsbehuizingen genereren geconcentreerde warmte uit dichte elektronische componenten. Gebruik het oppervlak van de behuizing en de interne warmtedissipatiecoëfficiënt (doorgaans 5–15 W/m²·K) om de benodigde koeling in te schatten. Schakelkasten met relais en contactors genereren warmte, maar zijn minder gevoelig voor temperatuurpieken.
Voor automatiseringsbehuizingen specificeert u EMC-pakkingen en afgeschermde kabelinvoerplaten. Elektrische kasten vereisen zelden EMC-afscherming, tenzij ze naast frequentieregelaars worden geplaatst.
Automatiseringsbehuizingen profiteren van gedeelde wartelplaten die stroom-, signaal- en datakabels scheiden. Elektriciteitskasten kunnen eenvoudigere open knock-outs gebruiken.
De grens tussen automatiseringsbehuizingen en elektrische kasten vervaagt door compacte aandrijfsystemen en geïntegreerde motorstarters. Moderne behuizingen combineren vaak beide functies in een hybride ontwerp: een sectie voor voedingscomponenten en een andere geïsoleerde sectie voor besturingselektronica. Deze trend vergroot de vraag naar een veelzijdig China Industrial Electrical Enclosures Company dat op maat gemaakte ponsen, lassen en afwerkingen aanbiedt.
Wuxi Runjiu Tian Machinery Co., Ltd. blijft reageren op dergelijke trends. Hun semi-automatische spuitlijn zorgt voor een uniforme laagdikte, wat van cruciaal belang is voor de corrosiebescherming in hybride behuizingen die worden blootgesteld aan industriële koelmiddelen of oliën.
Vraag: Kan ik een PLC in een elektriciteitskast monteren?
A: Ja, maar alleen als de kast EMC-scheiding, voldoende koeling en aarding met lage weerstand biedt. Zonder deze zullen automatiseringsfouten frequent voorkomen.
Vraag: Zijn automatiseringsbehuizingen duurder dan elektriciteitskasten?
A: Over het algemeen wel, vanwege nauwere toleranties, betere pakkingen en secundaire verwerking, zoals controle van de dikte van de poedercoating. De betrouwbaarheid op lange termijn rechtvaardigt echter vaak de premie.
Vraag: Hoe kan ik de capaciteiten van een leverancier op het gebied van automatiseringsbehuizingen verifiëren?
A: Bekijk hun uitrustingslijst: aanwezigheid van CNC-buigmachines met achteraanslagen, lasersnijden met een nauwkeurigheid van <0,1 mm en semi-automatische spuitlijnen. Bekijk ook hun ervaring met de eisen van leveranciers van industriële automatiseringsbehuizingen, zoals UL- of CE-certificering.
Vraag: Welke zoektermen met een hoog volume hebben betrekking op deze producten?
A: Professionals zoeken ook naar ‘modulaire besturingsbehuizing’, ‘weerbestendige instrumentbehuizing’, ‘wandgemonteerde aansluitdoos voor automatisering’, ‘vrijstaande machinebeschermkast’ en ‘IP65 elektronische behuizing’.
Vermijd bij greenfield-projecten het hergebruiken van standaard elektrische kasten voor automatiseringstaken. Koop in plaats daarvan speciale automatiseringsbehuizingen bij gevestigde leveranciers van industriële automatiseringsbehuizingen. Als er budgetbeperkingen bestaan, vraag dan om een hybride ontwerp waarbij het vermogensgedeelte dikker staal gebruikt, terwijl het besturingsgedeelte een drop-in-module met EMC-barrières gebruikt.
Wanneer u samenwerkt met Wuxi Runjiu Tian Machinery Co., Ltd., dient u gedetailleerde bedradingsschema's en spreadsheets voor de warmtebelasting te verstrekken. Hierdoor kan hun ontwerpteam de locaties van uitsparingen, de indeling van het achterpaneel en de plaatsing van koelapparatuur optimaliseren voordat de productie begint. Hun geïntegreerde aanpak – die ontwerp, productie, verkoop en service omvat – vermindert de coördinatierisico's tussen afzonderlijke behuizingsfabrikanten en systeemintegrators.
Automatiseringsbehuizingen en elektrische kasten vervullen verschillende maar complementaire rollen in de industriële infrastructuur. Automatiseringsbehuizingen richten zich op het beschermen van gevoelige elektronica met uiterst nauwkeurige fabricage, superieure afdichting en EMI-controle, terwijl elektrische kasten prioriteit geven aan veilige stroomverdeling met een robuuste mechanische constructie. Het selecteren van het verkeerde type leidt tot oververhitting, signaalfouten, voortijdige uitval van componenten en veiligheidsrisico's.
Door de criteria te begrijpen die in dit artikel worden beschreven (thermisch beheer, EMC, uitbreiding, milieuclassificatie en kabelinvoer) kunnen ingenieurs correct specificeren. Bovendien zorgt de samenwerking met bekwame fabrikanten die uiterst nauwkeurige lasersnijders, CNC-buigmachines en semi-automatische spuitlijnen gebruiken voor een consistente kwaliteit. Wuxi Runjiu Tian Machinery Co., Ltd., met zijn expertise op het gebied van zowel automatiseringsbehuizingen als elektrische kasten, naast geavanceerde plaatbewerkingsapparatuur, is een voorbeeld van het type partner dat nodig is voor betrouwbare industriële behuizingsoplossingen.
