Hoe verbeteren lasersnijden en andere technieken de productie van plaatmetaal?
Inleiding: De evolutie van precisie bij de productie van plaatmetaal
De transformatie van een platte metalen plaat in een structureel gezond onderdeel met hoge tolerantie is een reis die een revolutie teweeg heeft gebracht door de moderne technologie. plaatwerk fabricage is voorbij de beperkingen van puur mechanische processen gegaan en heeft een synergie van digitale precisie en geautomatiseerde controle omarmd. Deze evolutie is vooral van cruciaal belang bij de productie van industriële behuizingen, waar de foutmarge onbestaande is. Door de integratie van geavanceerde snij-, vorm-, verbindings- en afwerkingstechnieken kunnen fabrikanten voldoen aan de strenge eisen van industrieën variërend van elektronica tot lucht- en ruimtevaart. In dit artikel wordt onderzocht hoe deze technologieën gezamenlijk de kwaliteit, efficiëntie en prestaties verbeteren en ervoor zorgen dat elk onderdeel aan strenge normen voldoet.
De basis: lasersnijden en zijn rol in precisieplaatmetaal
De kern van moderne fabricage wordt gevormd door lasersnijden, een contactloos thermisch proces dat de mogelijkheden van lasersnijden opnieuw heeft gedefinieerd precisie plaatwerk werk. In tegenstelling tot traditioneel knippen of ponsen, waarbij bramen kunnen ontstaan en het materiaal kan worden vervormd, wordt bij lasersnijden gebruik gemaakt van een gerichte lichtstraal om het metaal met uitzonderlijke nauwkeurigheid te smelten, verbranden of verdampen. Dit proces wordt geleid door Computer Numerical Control (CNC), waarbij ingewikkelde digitale ontwerpen worden vertaald naar fysieke componenten met toleranties die vaak in microns worden gemeten.
De mechanica van lasersnijden
De effectiviteit van lasersnijden ligt in het vermogen om intense energie op een klein plekje te concentreren. Het proces maakt gebruik van een laserresonator om de straal te genereren, die vervolgens via spiegels en een focusseringslens op het werkstuk wordt gericht. Een hogedrukstraal hulpgas, zoals stikstof of zuurstof, wordt gebruikt om het gesmolten materiaal weg te blazen, waardoor een schone, smalle snede ontstaat die bekend staat als de kerf.
Fusion-snijden: Maakt gebruik van inert gas zoals stikstof om materiaal te smelten en weg te blazen, wat resulteert in een schone, oxidevrije rand.
Vlamsnijden: Gebruikt zuurstof om een exotherme reactie te creëren die koolstofstaal sneller helpt snijden.
Sublimatie snijden: Verdampt het materiaal direct, waardoor de door hitte beïnvloede zone wordt geminimaliseerd voor de hoogste precisie.
Vergelijkende voordelen van lasersnijden
Om te begrijpen waarom lasersnijden voor veel toepassingen de voorkeursmethode is, is het nuttig om dit met andere technologieën te vergelijken. Hoewel plasmasnijden effectief is voor dikkere materialen en waterstraalsnijden uitstekend is voor hittegevoelige legeringen, biedt lasersnijden een optimale balans tussen snelheid, precisie en kosten voor de meeste toepassingen. plaatwerk fabricage projecten.
Snijmethode
Precisie
Randkwaliteit
Ideale dikte
Sleutelbeperking
Lasersnijden
±0,05 mm tot ±0,15 mm
Schone, minimale braam
Dun tot medium tot 32 mm staal
Hogere apparatuurkosten
Plasmasnijden
±0,5 mm
Ruwe, oxidelaag
Middelmatig tot dik
Lagere precisie
Waterstraalsnijden
±0,2 mm
Glad, geen HAZ
Dikke materialen
Langzamer, hogere kosten per snede
Scheren/ponsen
Onder (gereedschapsafhankelijk)
Bramen, vervorming
Eenvoudige profielen
Beperkte geometrieflexibiliteit
Voorbij de snede: precisiemetaal buigen en vormen
Zodra het platte patroon is uitgesneden, begint de volgende uitdaging plaatwerk fabricage vormt het in driedimensionale structuren. Dit wordt bereikt door precisiemetaal buigen en vormen , een proces dat dramatisch is verbeterd door CNC-besturing. Moderne afkantpersen zijn in staat om herhaalbare buigingen met hoge nauwkeurigheid uit te voeren, wat cruciaal is om ervoor te zorgen dat behuizingspanelen perfect in elkaar passen.
Buigprincipes en -technieken
Bij het buigproces wordt plaatstaal over een matrijs geplaatst en er een stempel in gedrukt om een specifieke hoek te creëren. De selectie van het gereedschap en de berekening van de buigtoeslag, het materiaal dat uitrekt tijdens de buiging, zijn van cruciaal belang voor het bereiken van de uiteindelijke afmetingen. Belangrijke technologieën op dit gebied zijn onder meer:
CNC-afkantpersen: Bied geautomatiseerde hoekberekening en doorbuigingscompensatie, waardoor consistentie over lange runs wordt gegarandeerd.
Hydraulische en elektrische kantbanken: Bied de kracht die nodig is voor dikke materialen, met elektrische modellen die een grotere energie-efficiëntie en precisie bieden.
Zomen en krullen: Secundaire processen die veilige, afgeronde randen creëren voor een betere esthetiek en veiligheid, waardoor het risico op scherpe randen aan afgewerkte behuizingen wordt verminderd.
Integratie met Snijden
De synergie tussen snijden en vormen is waar echte efficiëntie wordt behaald. Door onderdelen nauwkeurig op een plaat te nesten en nauwkeurig te snijden, wordt materiaalverspilling geminimaliseerd. De daaropvolgende buigstappen zijn afhankelijk van de nauwkeurigheid van de initiële sneden om ervoor te zorgen dat flenzen en lipjes correct uitgelijnd zijn, een kritische factor bij het buigen. plaatwerk fabricage for industrial enclosures .
Componenten verbinden: robotlassen bij de montage van plaatmetaal
Voor complexe assemblages zijn snijden en vormen slechts het halve werk. Om componenten aan elkaar te bevestigen is vaak laswerk nodig. Traditioneel handmatig lassen is arbeidsintensief en onderhevig aan variabiliteit. Robotachtig lassen van plaatwerk heeft deze uitdagingen aangepakt door automatisering in het verbindingsproces te introduceren, waardoor zowel de snelheid als de kwaliteit worden verbeterd.
Voordelen van robotlassen
Robotsystemen bieden een niveau van consistentie dat moeilijk te bereiken is met handarbeid. Ze zijn geprogrammeerd om exacte paden te volgen en nauwkeurige lassen te leveren met de juiste warmte-inbreng, wat essentieel is voor het behoud van de structurele integriteit van de behuizing. De voordelen zijn onder meer:
Herhaalbaarheid: Zorgt ervoor dat elke las identiek is, waardoor het risico op faalpunten wordt verminderd.
Snelheid: Geautomatiseerde systemen werken continu, waardoor de doorvoer aanzienlijk toeneemt.
Minder nabewerking: Voor consistente lassen is minder slijpen en afwerken nodig, waardoor de arbeidskosten lager zijn.
Integratie met Assemblage
Robotlassen wordt vaak geïntegreerd in grotere assemblagelijnen. Nadat componenten zijn gesneden, gevormd en gepositioneerd met behulp van mallen en armaturen, voeren robotarmen de noodzakelijke laswerkzaamheden uit. Dit is vooral gunstig voor precisie plaatwerk delen waar warmtevervorming zorgvuldig moet worden gecontroleerd. Door specifieke lassequenties te programmeren, kunnen robotsystemen de thermische belasting van het materiaal minimaliseren.
Zorgen voor een lange levensduur: oppervlakteafwerking en coating van plaatmetaal
De laatste fase van plaatwerk fabricage is vaak afwerking en coating van plaatwerkoppervlakken , wat essentieel is voor bescherming en esthetiek. Zonder een goede afwerking is metaal kwetsbaar voor corrosie, wat de functionaliteit van een industriële behuizing in gevaar kan brengen. De keuze van de afwerking is afhankelijk van de omgeving waarin het onderdeel zal functioneren en de gewenste levensduur.
Soorten afwerkingstechnieken
De keuze van een afwerkingsproces is van cruciaal belang voor de prestaties. De onderstaande tabel vat de gebruikelijke afwerkingstechnieken en hun toepassingen samen.
Afwerkingstype
Belangrijkste voordeel
Typische toepassing
Poedercoating
Duurzame, uniforme dekking in verschillende kleuren
Bij afwerking gaat het er niet alleen om dat een product er goed uitziet; het dient een functioneel doel. Voor plaatwerk fabricage for industrial enclosures Een poedercoating zorgt voor een stevige, chemisch bestendige laag die gevoelige elektronische componenten binnenin beschermt. Bij externe panelen kan een geborstelde of gepolijste afwerking de zichtbaarheid van vingerafdrukken en kleine krasjes verminderen, waardoor een professionele uitstraling behouden blijft. Een goede voorbehandeling, zoals fosfaat- of chromaatconversie, is essentieel om ervoor te zorgen dat de coating goed hecht en maximale bescherming biedt.
Synergie in de productie: plaatwerkproductie voor industriële behuizingen

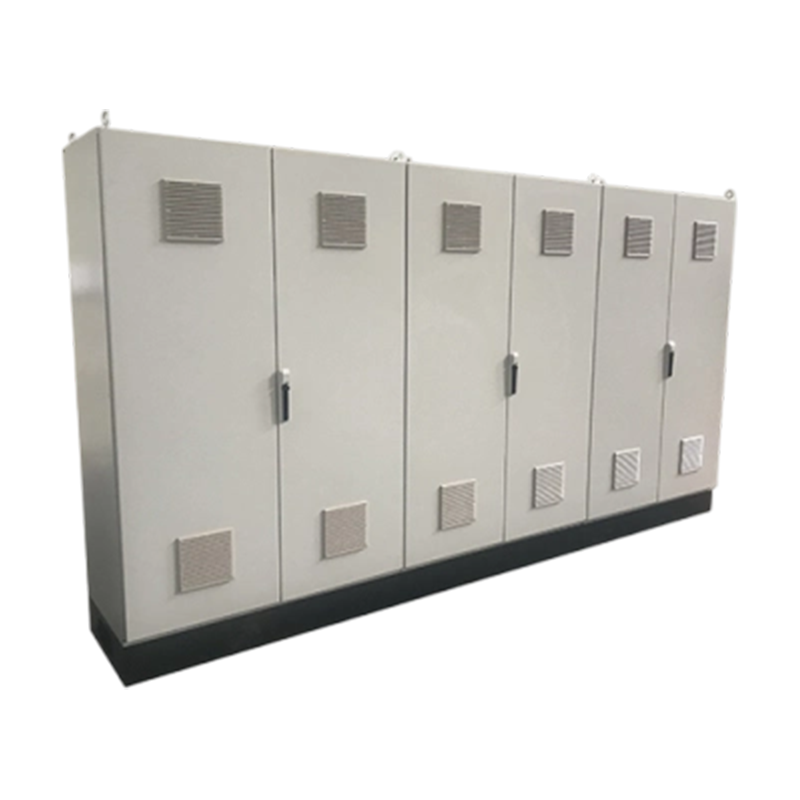

De ultieme test van deze technologieën is hun toepassing in de productie plaatwerk fabricage for industrial enclosures . Behuizingen beschermen gevoelige elektronica en mechanische systemen in omgevingen variërend van fabrieksvloeren tot telecommunicatietorens buitenshuis. De integratie van alle bovengenoemde technieken zorgt ervoor dat deze constructies niet alleen nauwkeurig, maar ook duurzaam en betrouwbaar zijn.
Ontwerp voor maakbaarheid
Een van de belangrijkste principes bij het produceren van industriële behuizingen is Design for Manufacturability (DFM). Deze aanpak omvat het ontwerpen van onderdelen die zijn geoptimaliseerd voor het fabricageproces. Ontwerpers die er bijvoorbeeld mee werken precisie plaatwerk moeten rekening houden met de minimale buigradius om scheuren te voorkomen, de plaatsing van gaten om vervorming tijdens het vormen te voorkomen, en de toegankelijkheid van lasverbindingen voor robotarmen. Door deze overwegingen vroeg in de ontwerpfase te integreren, kunnen fabrikanten de cyclustijden verkorten en de productiekosten verlagen.
Kwaliteitscontrole in de hele workflow
De kwaliteit van een industriële behuizing wordt niet bepaald door één enkele stap, maar door de consistentie van de gehele workflow. Lasersnijden zorgt voor de initiële nauwkeurigheid; precisiebuigen zorgt voor dimensionale integriteit; robotlassen biedt structurele sterkte; en oppervlakteafwerking beschermt tegen omgevingsfactoren. Elke fase moet zorgvuldig worden gecontroleerd. Veel productiefaciliteiten maken gebruik van coördinatenmeetmachines (CMM) om de afmetingen van onderdelen na elke grote operatie te verifiëren, zodat eventuele afwijkingen worden gecorrigeerd voordat naar de volgende stap wordt gegaan.
Materiaaloverwegingen voor behuizingen
De materiaalkeuze is een fundamentele beslissing plaatwerk fabricage for industrial enclosures . Veel voorkomende materialen zijn onder meer:
Koudgewalst staal: Biedt uitstekende sterkte en vervormbaarheid, vaak gebruikt in combinatie met poedercoating voor corrosiebestendigheid.
Roestvrij staal: Biedt superieure corrosieweerstand zonder extra coating, ideaal voor medische of voedselverwerkende omgevingen.
Aluminium: Lichtgewicht en corrosiebestendig, vaak gekozen voor draagbare elektronicabehuizingen waar gewicht een probleem is.
Elk materiaal gedraagt zich anders tijdens het snijden, buigen en lassen. Aluminium voert bijvoorbeeld de warmte snel af, waardoor een hoger laservermogen nodig is voor het snijden, terwijl roestvrij staal tijdens het buigen de neiging heeft om hard te worden, waardoor grotere buigstralen nodig zijn om scheuren te voorkomen.
Opkomende trends in de productie van precisieplaatmetaal
Terwijl de productie-eisen blijven evolueren, ontstaan er nieuwe technologieën die de mogelijkheden van machines verder vergroten precisie plaatwerk processen. Deze verbeteringen zijn gericht op efficiëntie, connectiviteit en het vermogen om met steeds complexere geometrieën om te gaan.
Geautomatiseerde nestsoftware
Een van de meest impactvolle ontwikkelingen is geavanceerde nestingsoftware die de lay-out van onderdelen op een onbewerkte plaat optimaliseert. Deze algoritmen berekenen de meest materiaalefficiënte opstelling, rekening houdend met de vezelrichting en toekomstige buigbewerkingen. Op hoog volume plaatwerk fabricage kan dit de materiaalverspilling met 10-20% verminderen, wat zich in de loop van de tijd vertaalt in aanzienlijke kostenbesparingen.
Fiberlasertechnologie
Fiberlasers vervangen steeds vaker CO2-lasers in snijtoepassingen. Vezellasers bieden een hoger elektrisch rendement, minder onderhoud en snellere snijsnelheden, vooral op reflecterende materialen zoals koper en messing. Deze technologie stelt fabrikanten in staat om dit te bereiken precisie plaatwerk sneden met minder warmte-inbreng, waardoor vervorming verder wordt verminderd en de randkwaliteit wordt verbeterd.
Industrie 4.0 en IIoT-integratie
De integratie van Industrial Internet of Things (IIoT)-apparaten in fabricageapparatuur maakt realtime monitoring en voorspellend onderhoud mogelijk. Sensoren op afkantpersen en lasersnijders kunnen gereedschapsslijtage detecteren en operators waarschuwen voordat er een storing optreedt, waardoor stilstand tot een minimum wordt beperkt. Bovendien kunnen gegevens die op de werkvloer worden verzameld, worden gebruikt om de productieplanning te optimaliseren en knelpunten in de workflow te identificeren.
Belangrijkste afhaalmaaltijden: De convergentie van geavanceerde software, lasertechnologie en data-analyse is aan het transformeren plaatwerk fabricage van een puur fysiek ambacht naar een digitaal geoptimaliseerde productiediscipline. Fabrikanten die deze tools gebruiken, kunnen een hogere doorvoer, betere kwaliteit en grotere flexibiliteit bereiken bij het reageren op de eisen van klanten.
Duurzame productiepraktijken
Milieuoverwegingen bepalen ook de toekomst van plaatwerk fabricage . Praktijken zoals het recyclen van afvalmateriaal, het gebruik van coatings op waterbasis en het optimaliseren van het energieverbruik tijdens het snijden en vormen worden steeds wijdverspreider. Het gebruik van gesloten watersystemen bij waterstraalsnijden en het terugwinnen van warmte uit lasersnijprocessen zijn voorbeelden van hoe de industrie haar ecologische voetafdruk verkleint.
Uitdagingen overwinnen bij precisieplaatwerk
Ondanks de vooruitgang, precisie plaatwerk fabricage brengt voortdurende uitdagingen met zich mee die zorgvuldig beheer vereisen. Het begrijpen van deze hindernissen is de eerste stap om de impact ervan op de productie te verzachten.
Thermische vervorming
Een van de meest hardnekkige problemen bij lasersnijden en lassen is thermische vervorming. De intense hitte die tijdens deze processen wordt toegepast, kan ervoor zorgen dat het materiaal ongelijkmatig uitzet en samentrekt, waardoor onderdelen kromtrekken. Strategieën om dit te bestrijden zijn onder meer:
Gebruiken precisiemetaal buigen en vormen technieken die rekening houden met terugvering, waardoor de noodzaak voor rechttrekken na het lassen wordt verminderd.
Implementatie van pulse-cutting-modi die de algehele warmte-inbreng verminderen.
Programmeren van robotlasvolgordes naar afwisselende laslocaties, waarbij de thermische spanning over het onderdeel in evenwicht wordt gebracht.
Randkwaliteit en braamvorming
Hoewel lasersnijden over het algemeen schone randen oplevert, kunnen bepaalde omstandigheden leiden tot braamvorming of schuim (opnieuw gestold metaal). Factoren zoals een onjuiste hulpgasdruk, een onjuiste brandpuntsafstand of vervuilde lenzen kunnen de snijkwaliteit verslechteren. Regelmatig onderhoud en realtime procesmonitoring zijn essentieel voor het handhaven van de hoge normen die daarvoor nodig zijn precisie plaatwerk componenten.
Gereedschapsslijtage bij buigen
In precisiemetaal buigen en vormen is gereedschapsslijtage een onvermijdelijke uitdaging. Versleten stempels en matrijzen kunnen inconsistente buighoeken veroorzaken en het oppervlak van het werkstuk beschadigen. Om dit aan te pakken, maken fabrikanten vaak gebruik van gereedschappen met gespecialiseerde coatings, zoals titaniumnitride (TiN), die de standtijd van het gereedschap verlengen en de maatnauwkeurigheid gedurende duizenden cycli behouden.
Veelgestelde vragen over de productie van plaatmetaal
Vraag 1: Welke metaaldikte is het meest geschikt voor lasersnijden bij precisieplaatwerkproductie?
Lasersnijden is zeer effectief voor plaatdiktes variërend van 0,5 mm tot 32 mm voor zacht staal, en tot 25 mm voor roestvrij staal en aluminium. Voor precisie plaatwerk toepassingen zijn diktes tussen 1 mm en 6 mm het meest gebruikelijk, omdat ze een evenwicht bieden tussen structurele integriteit en snijsnelheid. De optimale dikte hangt af van het specifieke lasertype, waarbij fiberlasers over het algemeen beter presteren op dunnere reflecterende materialen en CO2-lasers uitblinken op dikkere koolstofstaalsoorten.
Vraag 2: Hoe verbetert robotlassen het assemblageproces in vergelijking met handmatig lassen?
Robotachtig lassen van plaatwerk verbetert het proces door herhaalbare, hoogwaardige lassen te leveren met minimale variatie. Een robotsysteem kan een consistente lassnelheid, draadaanvoersnelheid en booglengte handhaven gedurende de gehele productierun, waardoor de vermoeidheidsgerelateerde fouten die vaak voorkomen bij handmatig lassen worden geëlimineerd. Bovendien vermindert robotlassen de cyclustijd, verhoogt de doorvoer en verbetert de veiligheid van werknemers door operators uit gevaarlijke omgevingen in de buurt van bogen en dampen te verwijderen.
Vraag 3: Waarom is oppervlakteafwerking van cruciaal belang voor industriële behuizingen in zware omgevingen?
Oppervlakteafwerking is van cruciaal belang omdat industriële behuizingen vaak worden gebruikt in omgevingen die zijn blootgesteld aan vocht, chemicaliën, temperatuurschommelingen en fysieke slijtage. Afwerking en coating van plaatwerkoppervlakken biedt een barrière tegen corrosie, verlengt de levensduur van de behuizing en beschermt gevoelige interne elektronica. Voor buitentoepassingen biedt poedercoating of anodiseren UV-bestendigheid, terwijl voor chemische fabrieken gespecialiseerde coatings zoals epoxy of polyurethaan weerstand bieden tegen agressieve oplosmiddelen en zuren.
Vraag 4: Wat zijn de meest voorkomende materialen die worden gebruikt voor de productie van plaatwerk voor industriële behuizingen?
De meest voorkomende materialen zijn koudgewalst staal, roestvrij staal en aluminium. Koudgewalst staal wordt veel gebruikt vanwege zijn sterkte en kosteneffectiviteit, vooral wanneer het wordt gecoat voor corrosiebestendigheid. Roestvrij staal heeft de voorkeur voor behuizingen die hoge hygiënenormen of extreme corrosiebestendigheid vereisen, zoals in de voedselverwerking of maritieme toepassingen. Aluminium wordt gekozen wanneer gewichtsvermindering een prioriteit is, zoals in draagbare of ruimtevaartbehuizingen. Elk materiaal vereist specifieke aanpassingen in snij-, buig- en lasparameters om optimale resultaten te bereiken.
Vraag 5: Welke invloed heeft ontwerp op maakbaarheid op de kosten en kwaliteit van precisieplaatwerkonderdelen?
Ontwerp voor maakbaarheid (DFM) heeft een aanzienlijke invloed op zowel de kosten als de kwaliteit door ervoor te zorgen dat onderdelen worden ontworpen met het fabricageproces in gedachten. DFM-principes omvatten het specificeren van de juiste buigradii om scheuren te voorkomen, het minimaliseren van het aantal complexe bochten om de insteltijd te verkorten, en het plaatsen van gaten op voldoende afstand van randen om vervorming te voorkomen. Door DFM toe te passen kunnen fabrikanten het schroot verminderen, de gereedschapsslijtage minimaliseren en nauwere toleranties bereiken, waardoor uiteindelijk de productiekosten worden verlaagd en de consistentie van de productie wordt verbeterd. precisie plaatwerk componenten.
